Сучасні комп’ютери пройшли довгий шлях. Ми перейшли від слотів AGP зі швидкістю близько 2 ГБ/с і стрічкових кабелів IDE, достатньо широких, щоб прийняти половину повітряного потоку, якщо слот PCIe 5.0 x16 має приблизно в тридцять разів більшу пропускну здатність, сховище безпосередньо до ЦП і один задній порт, який пропускає 40 ГБ/с даних і сигналу дисплея одночасно.
А втім, ті самі дошки мають залишки значно давнішої епохи. Я переглянув посібник для своєї материнської плати MSI B650 і знайшов заголовки, які я ніколи не помічав, не кажучи вже про те, щоб думати про їх використання, оскільки вони були розроблені для аксесуарів, які не використовувалися деякий час. Ці чотири роз’єми материнської плати нагадають вам про минулу епоху і не мають жодного значення в сучасному ПК.
Він визначає, що корпус комп’ютера відкритий

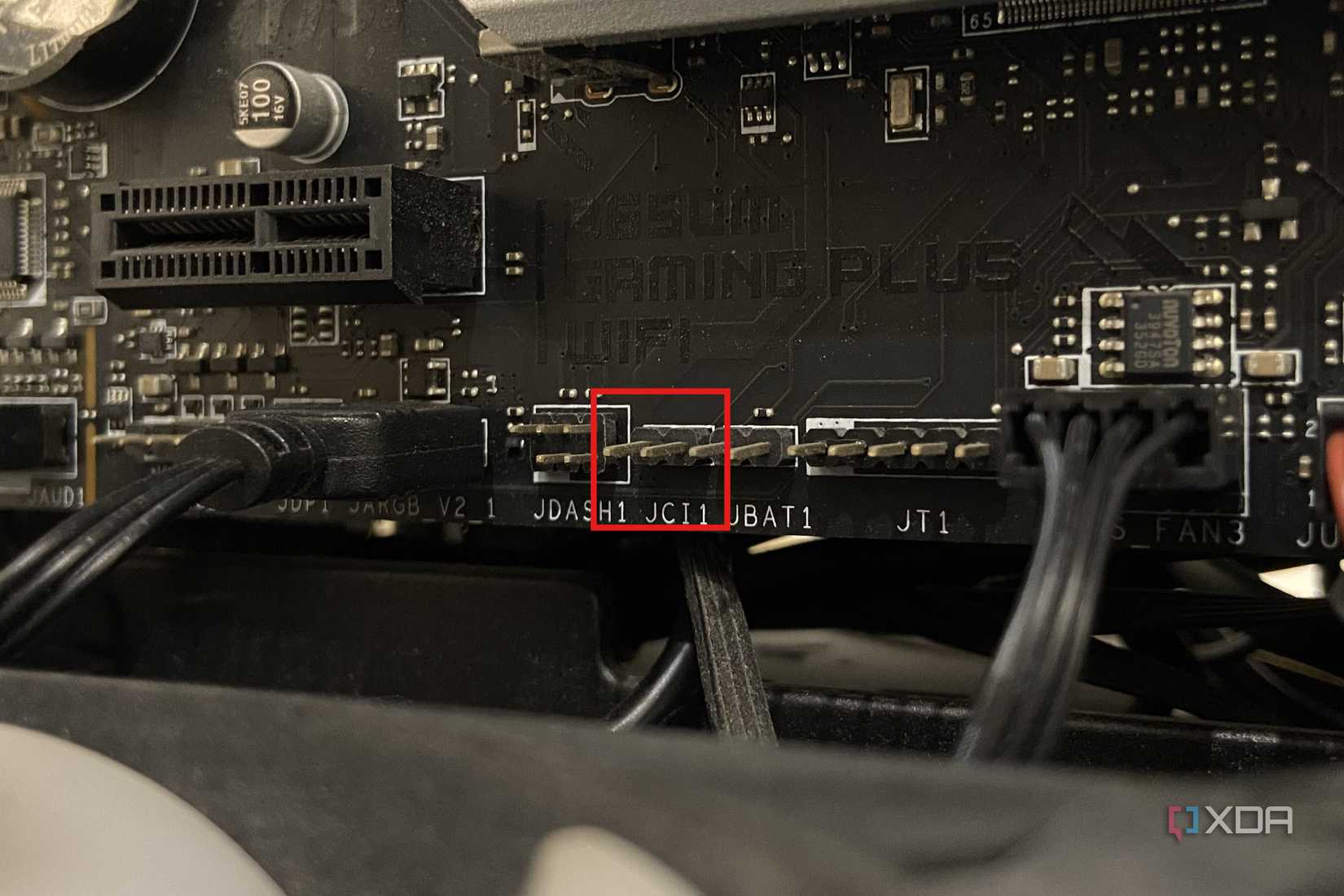

На моїй материнській платі вказано роз’єм захисту від проникнення в корпус JCI1, але він усе ще постачається з різними SKU, позначеними як «вторгнення в корпус» (на платах ASUS) і лише з CI на платах Gigabyte, позначеним заголовками F_PANEL. Він складається з двох штифтів, і, як випливає з назви, його призначення — сповістити користувача про те, що шасі розблоковано. Його можна навіть увімкнути на сучасних платах через інтрузивну конфігурацію BIOS шасі.
Єдина проблема полягає в тому, що я не мав споживчого футляра і не бачив, щоб він поставлявся з ключем. Це пояснюється тим, що він може обслуговувати комерційних клієнтів і підприємства, де ІТ-фахівці хочуть отримувати сповіщення, якщо компоненти всередині корпусу комп’ютера були скомпрометовані. Tom’s Hardware повідомила про інцидент, коли саме ця функція стала в нагоді в серпні, коли деякі злодії в спортивному готелі в Ухані поміняли RTX 5080 на RTX 3060, закрили корпуси назад і пропали безвісти на кілька днів. Для більшості споживачів, які володіють персональним комп’ютером, цей комп’ютер буде порожнім.
Найстаріший діагностичний інструмент у комп’ютері, замінений світлодіодами налагодження

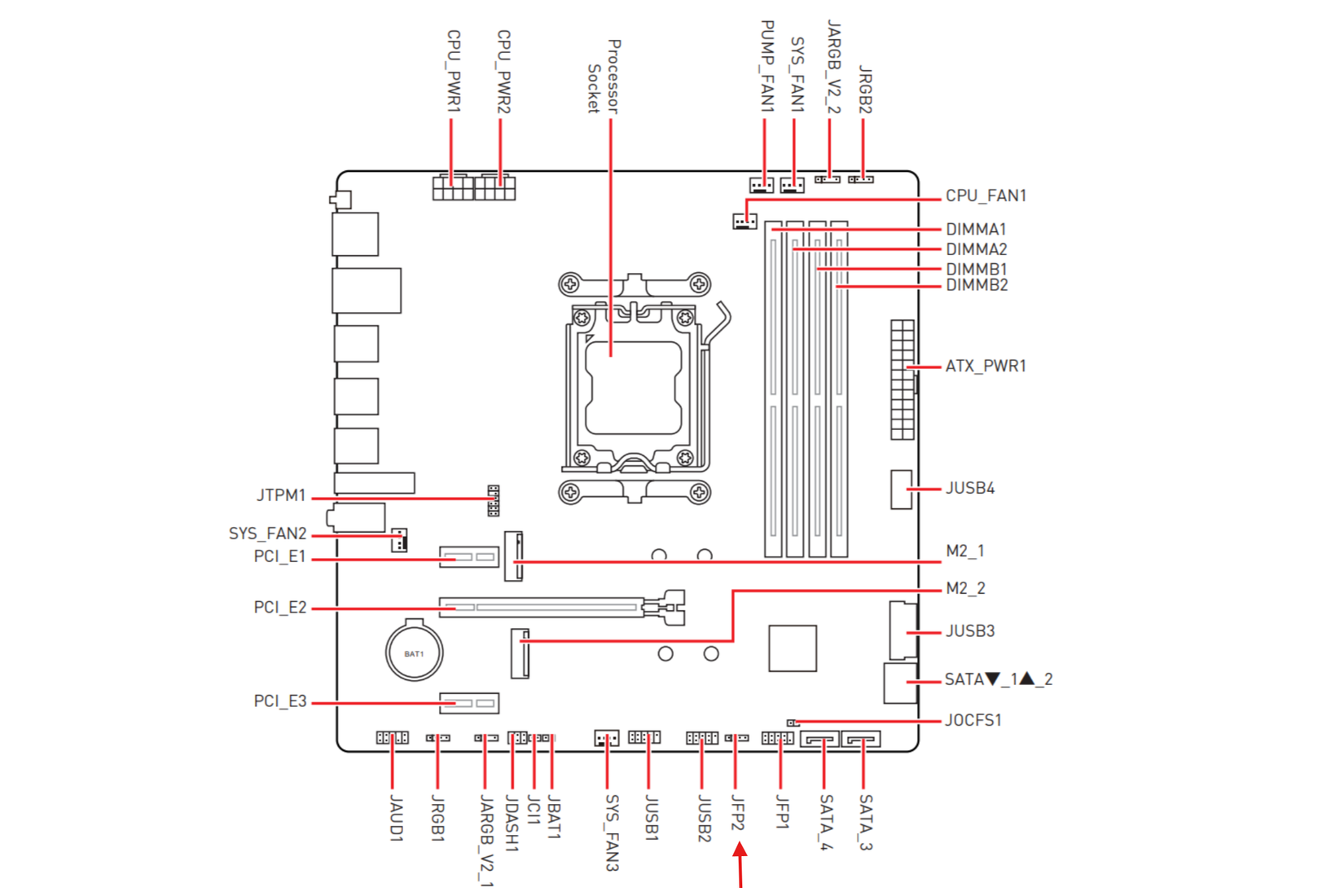

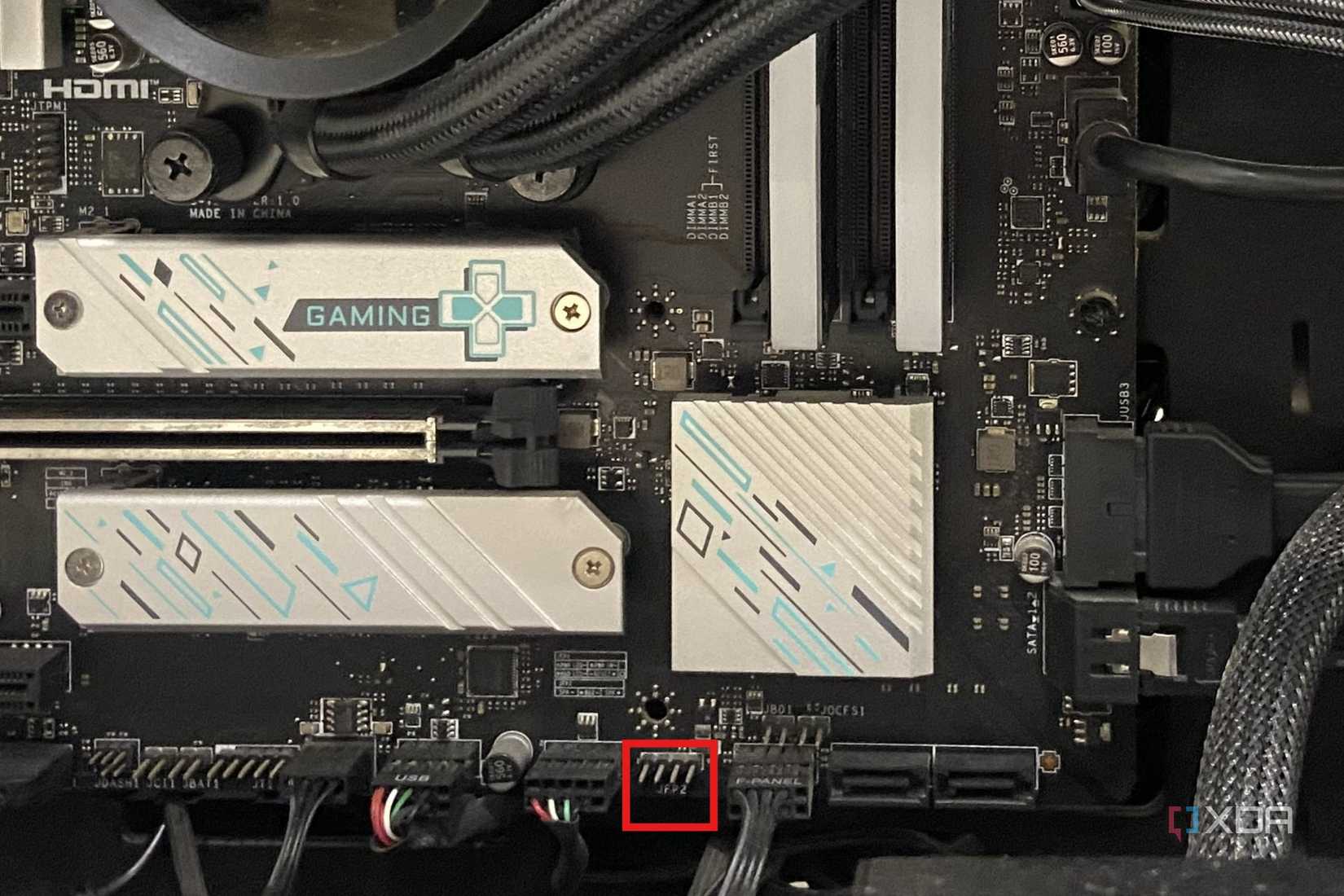

Якщо ви створювали або використовували комп’ютер у 2000-х роках, ви, ймовірно, пам’ятаєте звуковий сигнал під час натискання кнопки живлення, який підтверджував завантаження комп’ютера. Звук виходив із крихітного пластикового динаміка, прикріпленого до материнської плати, а роз’єм JFP2 використовувався для його підключення. У моєму посібнику це вказано як роз’єм для аудіо та динаміків.
Динамік був важливий, тому що він прокидався раніше GPU. Якщо з комп’ютером щось йшло не так, монітор ставав чорним, а звуковий сигнал був єдиним способом, яким плата могла повідомляти про помилки. Два сигнали відповідали одній помилці, три означали іншу, приклад можна побачити в інструкції.
Події перестали заповнювати цього спікера багато років тому, і дошки знайшли чіткіший спосіб донести повідомлення. Мій B650M постачається зі світлодіодами EZ Debug, які розташовані збоку та прикривають будь-яку конкретну помилку, яка може перешкоджати завантаженню комп’ютера. Червоний – процесор, жовтий – пам’ять, білий – графічний процесор, зелений – завантажувальний диск.
Для JTPM1 потрібен чіп, який уже містить більшість ЦП
Дванадцять контактів для модуля безпеки, який AM5 зробив зайвим

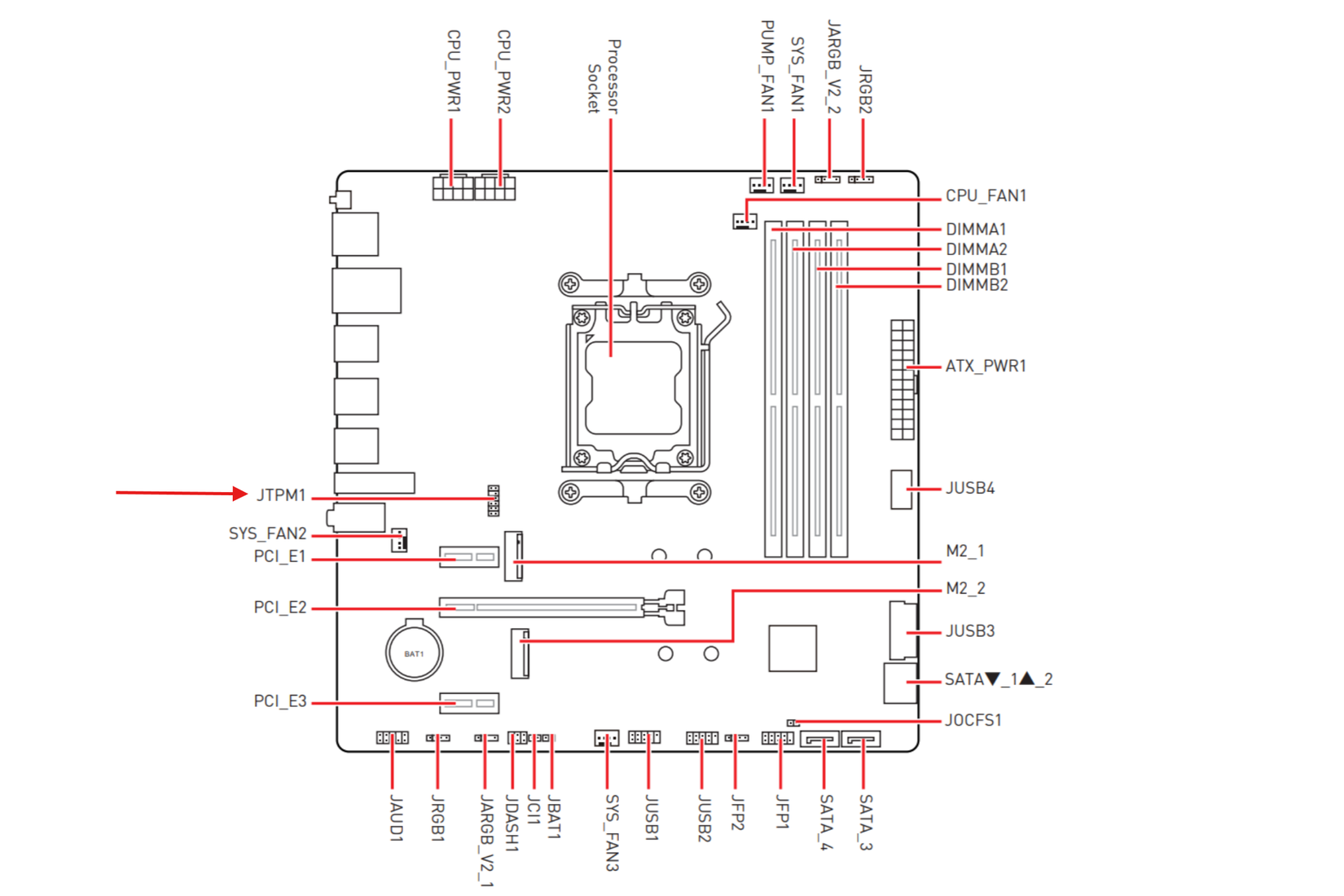

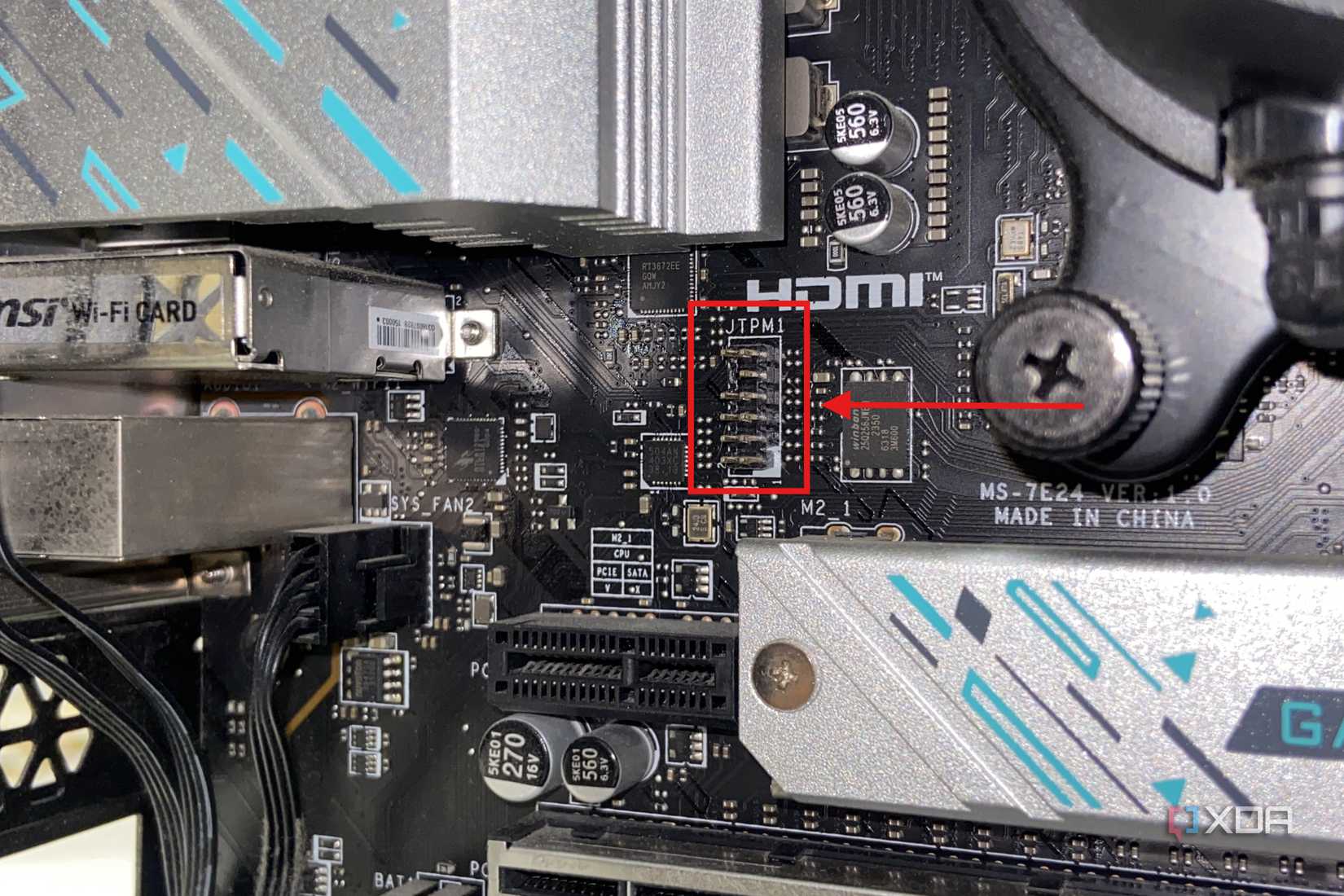

JTPM1 — це 12-контактний роз’єм SPI для дискретного модуля TPM (Trusted Platform Module), три з яких позначено лише як «Обмежено». Кожен AM5 Ryzen уже містить мікропрограму TPM 2.0 всередині процесора, тому Windows 11 не має причин шукати окремий чіп на платі. Існує заголовок для покупців із політикою, яка вимагає фізичного модуля, і для нього є ринок, хоча він не резонує з людьми, які купують ігрові плати micro-ATX.
З огляду на це, це має короткий момент значення. У березні 2022 року AMD підтвердила, що системи Ryzen можна віддалено завантажувати, якщо ввімкнено fTPM, і порадила користувачам замість цього встановити дискретний модуль TPM під час розробки виправлення BIOS. Виправлення надійшло з AGESA версії 1.2.0.7, і постачальники постачають його з травня 2022 року.
JDASH1 дає вам камертон, який ніхто інший не продає

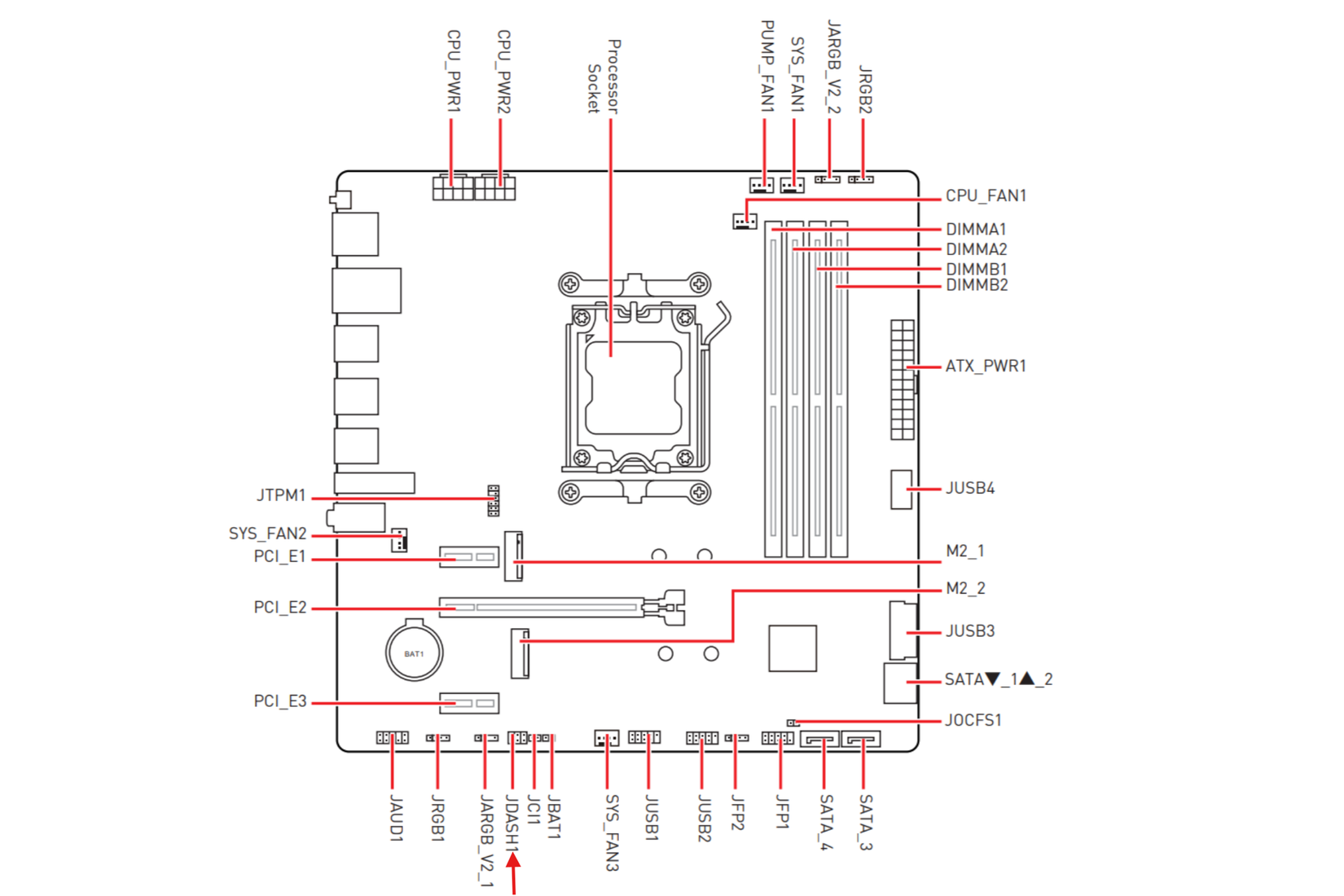

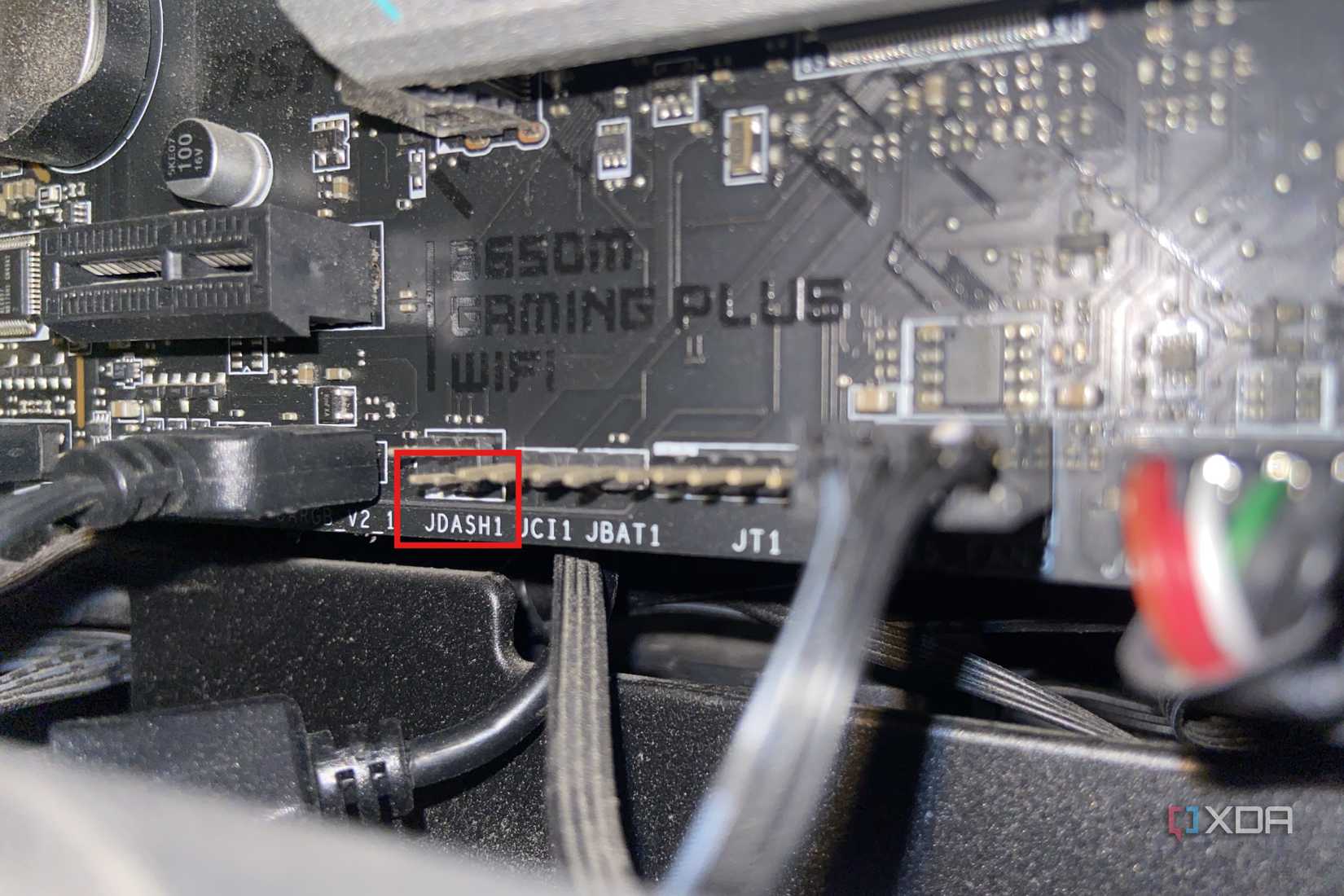

JDASH1 показано в посібнику з материнської плати для мого MSI B650M як роз’єм регулятора, який корисний, якщо ви знайомі з тим, що MSI ставить на сучасні плати B650. У посібнику сказано, що він підключається до додаткового модуля налаштування контролера, і майже впевнений, що MSI постачає його з SKU, як-от MEG Z890 Unify-X. Це крихітний модуль із дисплеєм коду POST, кнопками живлення та скидання, кнопками OC та скидання та кнопкою чіткого CMOS. По суті, це зовнішня панель керування BIOS для оверклокерів.
Але проблема в тому, що мій B650M не може підтримувати все. JDASH1 на моєму SKU має шість контактів, і два з них нічого не роблять. Вивід 1 порожній для фіксації, а висновок 2 позначено як NC, залишаючи тактову лінію SMBus, лінію даних SMBus, 5 В і землю. На материнських платах, які фактично підтримують це, той самий роз’єм має чотирнадцять контактів, які додають функціональність для повторного використання OC і очищають функції CMOS. Цей SKU майже марний.
Сучасна материнська плата має деякі сліди минулого
Хоча більшість цих заголовків не приносять користі середньому користувачеві, який будує ПК на основі сучасного чіпа для особистого користування, немає нічого поганого в тому, що виробники не видаляють їх, і деякі з них працюють в інших робочих навантаженнях, тому я не здивуюся, якщо наступна плата, яку я куплю, матиме ті самі чотири. Стандарти скрізь розвиваються зі швидкістю світла, але деякі головки залишаються всередині футляра, ймовірно, для подорожі по смузі ностальгії.
